  您的位置: 首页 >> 其它真空阀门 >> 隔膜阀 >> 北京优信 >> GM-10/KF高真空隔膜阀(不锈钢)

GM-10/KF高真空隔膜阀(不锈钢) (0篇用户评论|写评论)
商品品牌:北京优信
商品编号:14011822032390
商品积分:0  (积分可兑换优惠券)
生产厂家:北京优信世纪真空设备有限公司:
真空检漏:
质量等级:A级品:
市场价格:¥0.00元
本站价格:¥328.00元
为您节省:¥(328.00)元
法兰接口:
法兰接口:
定购数量:

上一个商品:GW-J200-T高真空微调阀

下一个商品:GM-25高真空隔膜阀(不锈钢)

详细说明

相关商品

商品评论

付款方式

送货方式

点此咨询   在线工程师1     在线工程师2      直呼工程师                       选择型号分类 >




产品介绍:
  GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。
  阀门适用的工作介质为空气及非腐蚀性气体。

详细说明
主要技术性能
适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

安装位置
任意

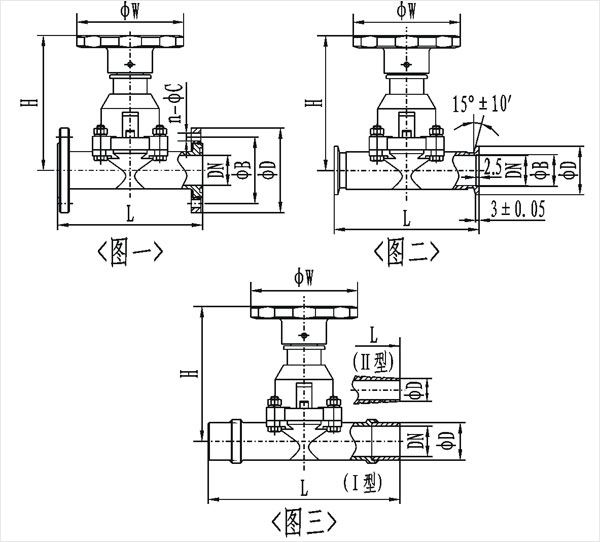

(图一)活套法兰连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法兰标准
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070


GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9
(图二)快卸法兰(KF)连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
ΦW
H
L
法兰标准
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/
(图三)焊接式连接及外形尺寸
型号
通径(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200
注:Ⅰ型为两端焊接;Ⅱ型为一端焊接,另一端插入








 超值套装:
GM-10/KF高真空隔膜阀(不锈钢)+VGF10无槽内焊法兰 ¥418.00元
