一、产品概述:
ZDF-5227Ⅱ型复合真空计采用双路ZJ-52T电阻规管和ZJ-27电离规管进行测量。测量范围为1.0×105Pa~6.6×10-6Pa。ZDF-10Ⅱ型复合真空计由电阻1来监测系统前级真空度,电阻2与电离同时测量一个真空室压力,电阻2控制电离灯丝的开启与关闭,有效的保护了电离规管。本仪器可根据用户要求加装RS232/RS485串行通讯口、上下限设定继电器控制
输出、模拟标准信号输出等功能,实现工业控制的自动化。
特点:
□量程较宽,能够连续测量气体和蒸汽的全压力。
□电阻规管采用经过稳定化处理,热容量极小的热
丝作为真空敏感元件,并具备环境温度自动补偿
和 粉尘防护功能,具有量程宽,响应快,抗
污染,耐氧化,漂移小,寿命长,性能稳定等特
点。特别适用于粗、低真空测量。
□ 电离规具有抗氧化能力强,灯线允许瞬间暴露
大气,具备自诊断功能,人机操作界面友好。
□ 仪器外形美观,功能齐全,操作简单方便,测量
精度高且连续,稳定可靠,易用耐用。
用途:
□真空粗抽系统的压力测量。
□各种真空排气系统的压力监测。
□真空设备及工艺程序控制。
二、技术参数说明:
测量范围 |
电阻:1.0×105Pa~1.0×10-1Pa
电离:1.3×100Pa~6.6×10-6Pa |
测定点 |
电阻规2路、电离规1路 |
测定精度 |
±30% 电阻部分:(3.0×103Pa~4.0×10-1Pa)
±5% 离子流放大器(1.3×100Pa~6.6×10-6Pa) |
压力显示 |
指数位:1位 系数位:2位
例如: 前面板显示1.0 E-1 Pa 表示真空度读数为1.0×10-1Pa |
设定点 |
四组或八路继电器输出接点。继电器控制能力:AC220V/3A
设定点的设定值具有掉电保护功能,且可以随时修改。(选用) |
输出信号 |
0~10V或4~20mA,分段线性化输出。(选用) |
通讯接口 |
采用RS232或RS485通讯接口,并可进行远距离数据传输。(选用) |
使用温度范围 |
5℃~35℃ |
电源 |
AC220V ±10% 50HZ ±1HZ |
B型:
面板尺寸 |
92×480(mm) -装架式 |
开孔尺寸 |
89×441(mm)(径深280mm) |
重量 |
7.5Kg |
标准附属品:
规管
|
ZJ-52T玻璃规管(接口φ15.5mm) 2支
ZJ-27玻璃规管(接口φ15.5mm) 1支 |
规管缆线: |
5米(可加长) |
电源线 |
1条 |
选购件: ZJ-52T金属规(φ15.5mm或KF-16接口),ZJ-27裸规(CF-35法兰接口)。
规管缆线:可订制加长缆线5米至100米以内。

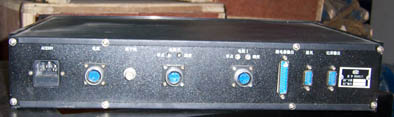

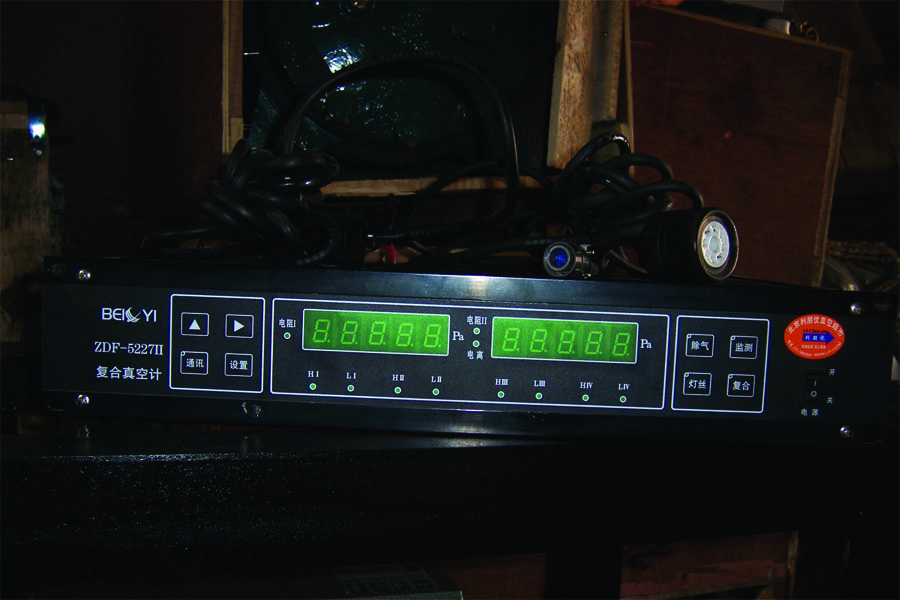

三、产品图片

四、订货信息
产品编号 |
品名规格 |
包装 |
备注 |
LC0018 |
复合真空计ZDF-5227-II尺寸:480*88控制输出形式:无控无输配备规管:ZJ-27玻璃规管一支 ZJ-52T/KF16金属规管(两支)颜色:黑色品牌:北仪创新 |
1 |
| |
