1概述
电火花真空检测器，原名高频电火花真空测定仪，83年制定国家专业标准（ZBY153-83）时，经真空界专家讨论而更名的，由机械工业部发布，于84年起在全国实施的。本仪器是用来测定玻璃器件（系统）真空度及其真空检漏的仪器。如电子管、日光灯管、显像管、霓虹灯、X光管、灯泡、电珠及其各种玻璃真空管（系统）的真空状况或用于烧结可控硅，晶体管等烧结器内的真空度，并能在玻璃真空系统中寻找漏气点，同时普遍使用于物理实验和科研部门，具有良好的灵敏度，是玻璃真空器件生产单位、部门不可缺少的测量仪器。。
2主要性能
1.火花束长度：15-30mm
2.工作时间：连续使用8小时
3.适用电源：~220V，±10%
4.电源频率：50±3HZ
5.耗电功率：不大于70W
6.检测范围：200~10-3托
3工作原理
本产品利用高压变压器将220V交流电压升高到2500V或3000V，使发射器两电极间发生火花放电，产生高频电，并将高频电流馈送至串联的谐振电路中，再经高频变压器升压至180~210KV，最后在尖端电极上放射出强力火花。
4使用方法

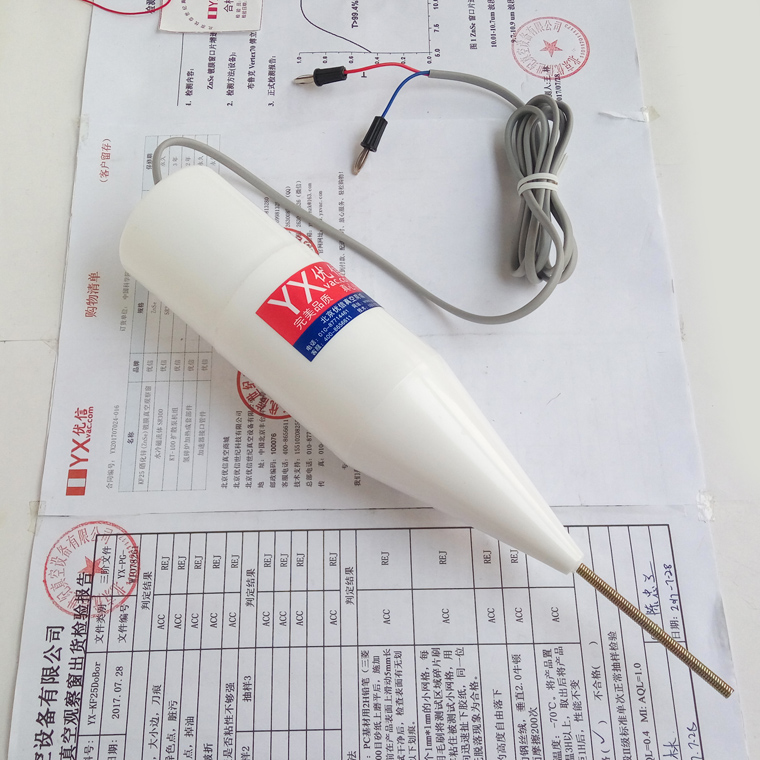

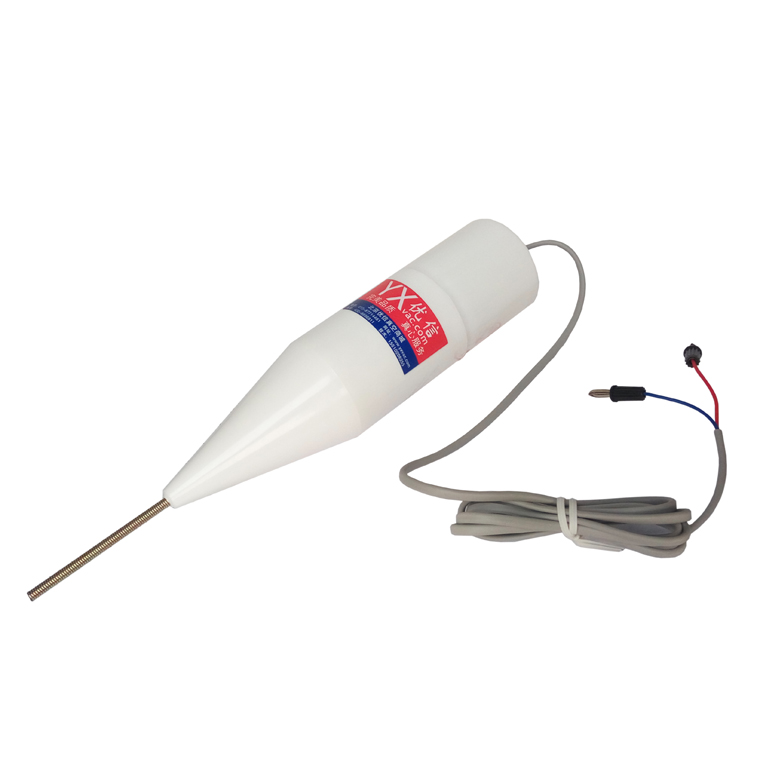

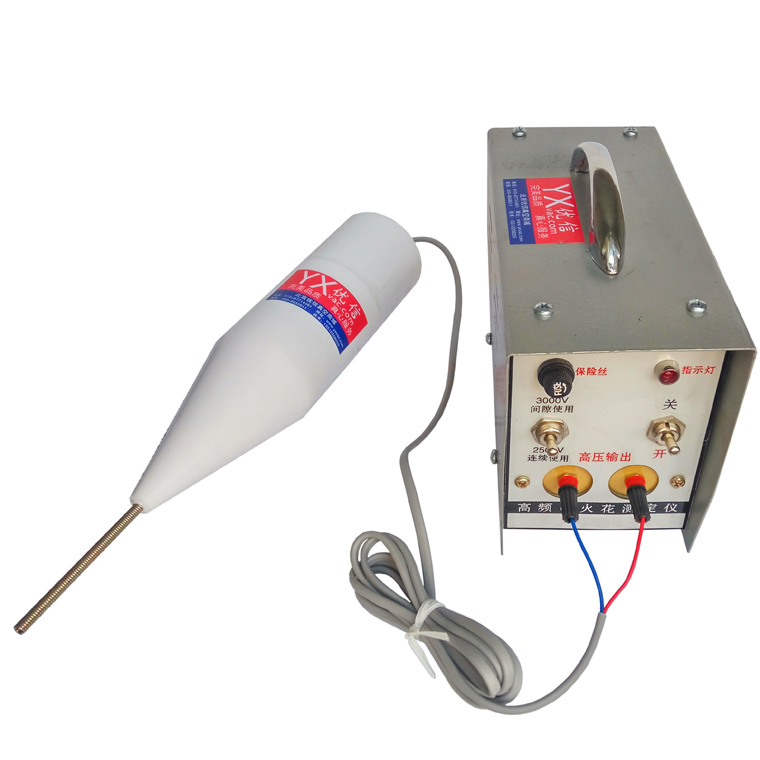

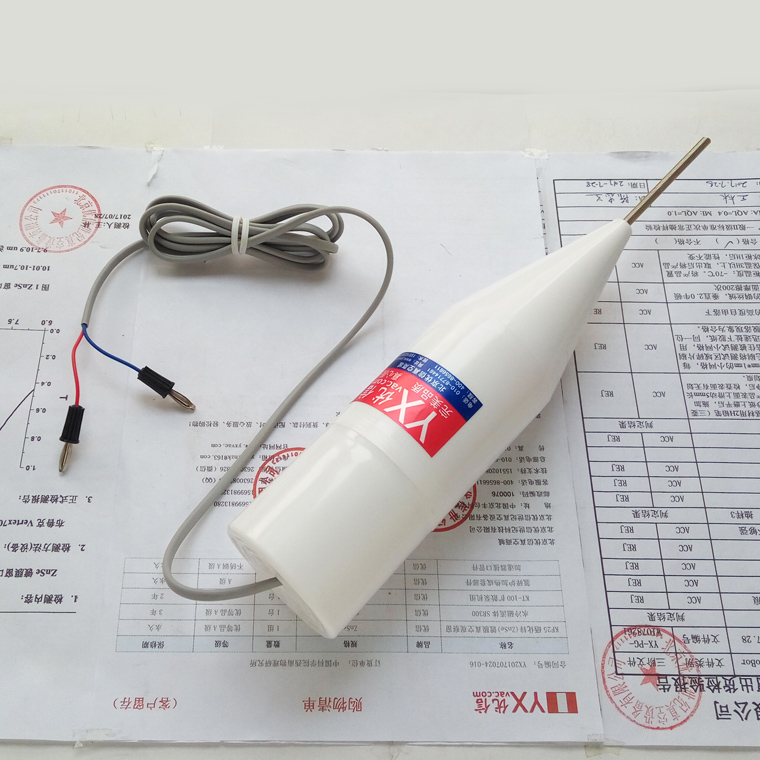

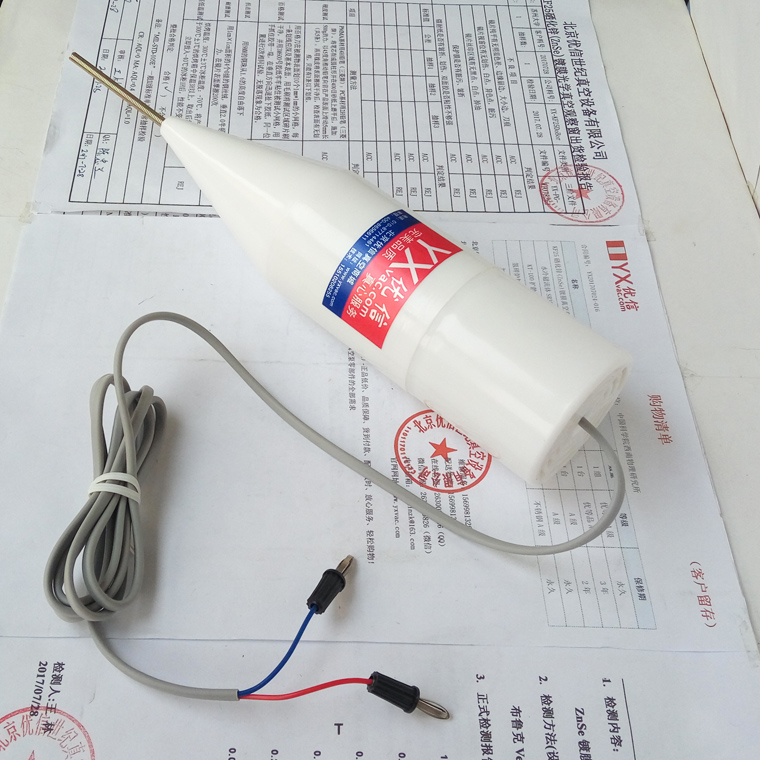

使用前，先将高频发射器插头插到高压变压器的插座上，然后接通电源，在高频发射器弹簧电极上应有强烈火花跃出，并发出咝咝声即可使用。
真空检漏
在检漏时，当火花束沿着被测系统（器件）表面移动，散发出分散杂乱的火花束指向系统（器件）表面，当遇到漏孔时，分散杂乱的火花束就能集中起来变成一条细长的，很明亮的火花束，并且它的末端正好指在漏孔上。
粗测真空度
本仪器也能粗略估计真空器件及系统中的真空度，在检测玻璃仪器或灯泡时，玻璃器件内部的游离残余气体就发生电离现象，并由于气体性质不同而产生不同颜色的辉光，从辉光的强度和色彩来确定真空程度。例如：随着真空系统（器件）排气时间的增长，压强降低的过程，空气的放电颜色也随着不断变化，当压强在几十毫米汞柱时，系统（器件）放电颜是紫色，压强降低至几毫米汞柱时放电颜色由紫色变为粉红色，压强降低到10-1托数量级后放电颜色由粉红变为很淡或很浅，在10-2托时放电颜色消失，并且在玻璃（器件）壁上开始有萤光（绿色、蓝色或其他色）当进入10-4托以后辉光完全消失，一般将辉光消失称为黑暗真空。
5注意事项
1.使用时金属物件不得接近高频振荡发射器的圆锥形部分，否则有强烈火花电弧跃出，会将高频升压器线圈和外壳烧坏。
2.在测试玻璃器件时，必须来回移动，勿使停留时间超过五秒钟以上，以免火花将玻璃击穿。
3.使用时一般情况将变压器铁壳上的电压变换开关按在2500V挡，已足够正常使用，变压器可连续使用8小时。如在试电电压低于200V时，或被测玻璃器件玻璃壁较厚，可将电压变换开关按在3000V挡，使输出电压上升，火花相应增长。
4.遇有故障时，必须切断电源、待电容放电后，才能检查，更不能在高压下带电检修，以保障生命安全。
5.火花放电的两对电极的极间距离能改变高频电火花的长度，但在出厂时已调整好，不宜随便调整。如果需要调节火花大小时，先松开调节螺丝上的紧固螺帽，然后调节螺丝至火花束正常（两边间距一致），最后拧紧紧固螺帽（需专业人员带电调试）。
6.发射头在长时间使用时,两对电极会产生过高温度,需冷却后使用
|
